PBT ARKUS12

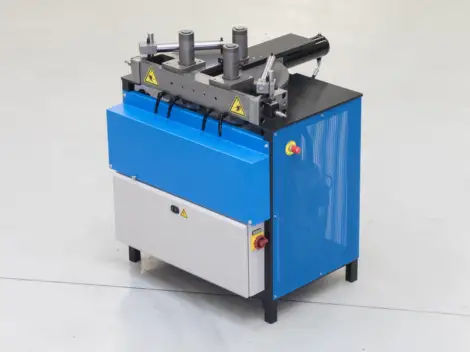

ARKUS12® 소형 프로파일 벤딩기 · 소형 단면 · 작은 반경
PBT 라인업에서 가장 작은 3롤 프로파일 벤딩기입니다. 툴 직경 40 mm, 롤 높이 100 mm로 지름 약 50 mm까지의 작은 강 · 알루미늄 중실 · 중공 프로파일(T · U형 포함)을 R35 mm보다 큰 반경으로 굽힙니다. 세 축 모두 전동 모터(최대 30 rpm)라 조용하고 깨끗하며, 지게차로 옮길 수 있습니다.
링 · 곡선을 넘어 — 나선, 3차원 비틀림, 얇은 관의 작은 반경까지
PBT 벤딩기는 기본 3롤 벤딩에 확장 장치를 더해 한 평면 안의 곡선으로는 만들 수 없는 형상을 굽힙니다. 파이프를 나선으로 감고, 프로파일을 굽히면서 비틀어 공간 곡선을 만들고, 얇은 중공 프로파일도 주름 없이 작은 반경으로 굽힙니다. ARKUS12에는 나선(Twister) · 맨드릴 장치를 달 수 있습니다. 3D 벤딩 장치는 PBT15 Pro · PBT25 · HELIX용입니다. 단면과 원하는 형상을 알려 주시면 PBT와 함께 검토합니다.
나선(스파이럴) 벤딩
파이프 · 튜브를 굽히는 동안 Twister 측정 장치가 관이 도는 양을 재서 컨트롤에 넘깁니다. CNC Z축이면 높이를 자동으로 맞추고, 수동 Z축이면 필요한 보정값을 화면에 보여 줘 나선 형상을 일정하게 이어 갑니다.
- 모든 PBT 벤딩기에 장착 · 플러그 앤 플레이
- PC400 또는 Tablet350 소프트웨어 필요
- 프로그램 마법사 · 소재별 보정 — 소재 편차를 자동 보정
굽히면서 비트는 3차원 곡선
3D 벤딩 장치가 프로파일을 굽히는 동시에 비틀어 공간 곡선을 만듭니다. 나선 계단 난간, 롤러코스터 레일 · 프레임, 곡면 파사드 · 보, 냉각 회로 · 배관, 곡선 가구 프레임처럼 용접 이음 없이 한 부재로 만들어야 하는 부품에 씁니다.
- TBD4 — 표준 프로파일 50 × 50 mm · 특수 프로파일 70 × 70 mm까지 · 토크 4,000 Nm (PBT15 Pro PC400 · PBT25 PC400, CNC Z축 2T/4T)
- TBD20 — 약 170 × 100 mm까지 · 토크 20,000 Nm (HELIX Servo, CNC Z축 기본)
- 필요 구성: CNC Z축 · PC400 · 압축 공기
얇은 중공 프로파일의 작은 반경
맨드릴이 중공 프로파일을 안에서 받치고, 서보 부스터가 롤과 맞춰 밀어 주어 주름 · 찌그러짐 없이 한 번에 굽힙니다. 프로파일 폭의 약 2.5배 반경까지 가능합니다 — 예) 폭 60 mm 캐빈 프로파일을 R180으로.
- 모든 PBT 벤딩기 · 장착 · 분리 5분 이내
- MBD4 — 6 m 공급 · 미는 힘 약 4,000 kg
- MBD20 · MBD200 — 6 m 공급 · 최대 200 kN · 맨드릴 후퇴 · 자동 윤활
- 최소 반경은 소재 · 두께 · 형상 · 공구에 따라 다름
자동 반경 측정 · 보정
벤딩 롤 좌우의 측정 헤드가 굽힌 프로파일의 실제 반경을 재고, PC400이 목표 반경에 도달할 때까지 굽힘을 자동으로 보정합니다. 소재 편차와 스프링백으로 생기는 오차를 줄이는 데 도움이 됩니다.
- 한 프로파일 안의 여러 반경을 연속 · 주기적으로 측정
- 수동 측정기 · 무선 측정 방식도 있음
- 적용 기종과 구성은 견적 단계에서 PBT 자료로 확인
제조사 영상
주요 특징
- 세 축 모두 전동 구동 · 최대 30 rpm
- 전방 축 간격 무단 조절 · 최소 256 mm (옵션 80 mm)
- 롤 높이 100 mm (중앙 축은 200 mm까지)
- 작업자 반대 방향으로 굽힘 — 안전
- 지게차로 이동
- 컨트롤: 수동 · Tablet Teach-In · Tablet350 · PC400
사양
| 툴 장착 직경 | 40 mm |
|---|---|
| 롤 높이 | 100 mm (최대 200 mm) |
| 최소 전방 축 간격 | 256 mm (옵션 80 mm) |
| 최소 굽힘 반경 | R35 mm 초과 |
| 최대 프로파일 지름 | 약 50 mm |
| 구동 | 3축 전동 · 최대 30 rpm |
| 크기 · 무게 | 905 × 950 × 1,125 mm · 약 540 kg |
| 오일 | 최소 7 L |
적용 분야
- 조명 기구
- 컨베이어 · 핸들링
- 자동차
- 항공
- 건축 금속
